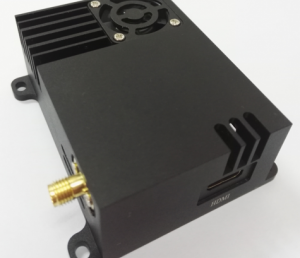

ST110主要技術規格
l 支持的音視頻輸入方式:Mini HDMI輸入或AV輸入,Mini HDMI接口輸入數字音視頻,AV接口輸入模擬音視頻;
l 視頻輸入制式支持:
n Mini HDMI:1080 60P、1080 50P、1080 30P、1080 25P、1080 24P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各種模式自適應;
n AV in:720480 60I(NTSC)、720576 50I(PAL),模式自適應;
l 視頻編碼:采用H264編碼技術,最大支持1080P@60,向下兼容其它各種分辨率、幀速率編碼;
l 視頻編碼碼率可通過配置串口設置,默認自適應空口速率;
l COFDM調制方式,
n 可配置卷積編碼比率:1/2,2/3,3/4,5/6,7/8
n 可配置的調制方式:QPSK/QAM16/QAM64
n IFFT模式:2K
n 可配置的保護間隔:1/4,1/8,1/16,1/32
n 可配置的無線帶寬:1MHz~8MHz可調,1KHz步進
n 輸出發射功率可配置
l 工作頻段:160MHz~860MHz可配置;
l 最大發射功率:1W或2W;
l 提供1路單向透明數據傳輸串口;

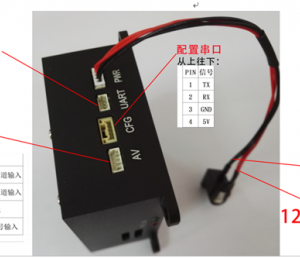

l 提供參數配置串口、參數配置面板;
l 供電電源:10~13V,12V時RF性能最佳;
l 功耗:發射功率1W時整機功耗在14W左右;
l 整機尺寸:74x52.5x30mm
l 整機重量:138.2克
ST110發射機與SR110接收機組成點對點無線視頻傳輸系統時,視頻延遲指標:
視頻延遲、視頻碼率、空口速率這三個指標是一個互相影響、互相牽制的關系。當空口速率大于視頻碼率的5倍時視頻延遲最小,這種情況下實際測試,編碼傳輸720P@60時視頻延遲在60ms左右,1080P@60時視頻延遲在130ms左右。該延遲指從發射端HDMI視頻輸入到接收端HDMI視頻輸出的延遲,不包括發射端前端相機的延遲(我們實測某品牌單反相機延遲在70ms左右、某知名品牌運動相機延遲在130ms左右)。針對多數應用場景,默認情況下設置視頻延遲在200ms左右。
ST110發射機與SR110接收機組成點對點無線視頻傳輸系統時,傳輸距離:
無線傳輸距離與很多因素相關,例如測試環境、周邊電磁干擾、遮擋情況、空氣濕度、工作頻點、無線帶寬、發射與接收天線等。實際測試結果:某客戶測試,無人飛機掛載ST110發射機飛100米左右高,設置為4M QPSK無線帶寬,700MHz中心工作頻點,1W發射功率,發射端天線3dBi左右,接收雙玻璃鋼天線增益10dBi左右,距離達到16公里(視頻流暢);我們自己在深圳龍華龍觀路上做路測,發射端在天橋上,普通軟管天線(增益3dBi左右),340MHz發射、QPSK 8M帶寬,接收端一個玻璃鋼天線、一個八木天線,架在桿子上大概2.2米高,距離2.2公里,1080P@30視頻流暢,發射機與接收機之間有高樓少量遮擋,道路目測大概有20度左右彎曲。因條件限制未做更遠距離路測。
