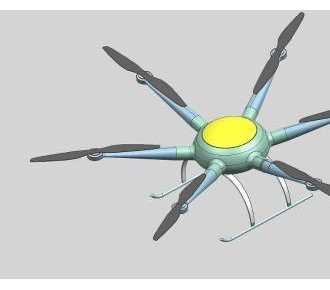

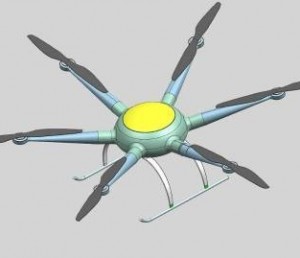

X6-1600采用碳纖維蜂窩結構，具有強度大，剛性好，壽命長的優點。在設計上較上一代產品有了非常大的改進，加之優選的動力系統，從而實現了長航時、大載重的關鍵技術突破。從電池接入的電路，到各個機臂上電子部件的線路、以及到主控電源管理模塊的線路、甚至云臺的線路，全部創新地集成在了中心架的面板中。不僅大大降低了布線的復雜度，使線路清晰明了，減少了出現故障的幾率，也是實現快拆結構的重要組成部分。創新的集成設計，將連接電機、電調、LED信號燈的電源線路和信號線路都內嵌至機臂中，使X6-1600的機臂成為一個外觀簡潔的整體，而不再是一堆分散的部件和電線，特殊的插槽設計使機臂與中心架之間的電路連成一體化。此整體設計經過長時間的嚴格測試，安全可靠，簡單穩定。直接將電調部件內置在電機的下端，使機臂整體外觀簡潔美觀，同時解決了散熱的問題。電調包含LED指示燈，在實際飛行時可以清晰地辨認飛行器頭尾的方向。
機架
|
|
電機
|
|
|
對稱電機軸距 |
1600mm |
定子尺寸 |
86.8×26.5mm |
|
單臂長度 |
450mm |
KV值 |
170rpm/V |
|
整臂重量（含電機、電調、螺旋槳） |
450g |
最大功率 |
528W |
|
中心架直徑 |
450mm |
重量 |
239g |
|
中心架重量 |
850g |
|
|
|
腳架尺寸 |
600mm(長)×500mm(寬)×400mm(高) |
電調
|
|
|
腳架重量 |
400g |
電流 |
T40A |
|
總重量 |
2.6Kg |
電壓 |
6S LiPo,22.2V |
|
|
|
兼容信號頻率 |
30Hz ~ 450Hz |
|
|
|
驅動PWM頻率 |
24KHz |
|
|
|
重量 |
39g(不含散熱片) |
|
|
|
|
|
飛行參數
|
|
螺旋槳
|
|
|
起飛重量 |
14Kg ~ 18Kg |
材質 |
碳纖維 |
|
負載重量 |
1.3Kg ~ 5Kg |
尺寸 |
29×9.5in |
|
動力電池 |
LiPo (6S、63000mAh) |
重量 |
105g |
|
最大功耗 |
3000W |
|
|
|
懸停功耗 |
1330W(起飛重量17Kg時) |
|
|
|
抗風能力 |
8米/秒 |
|
|
|
懸停時間 |
70min 40min |
|
|
?
